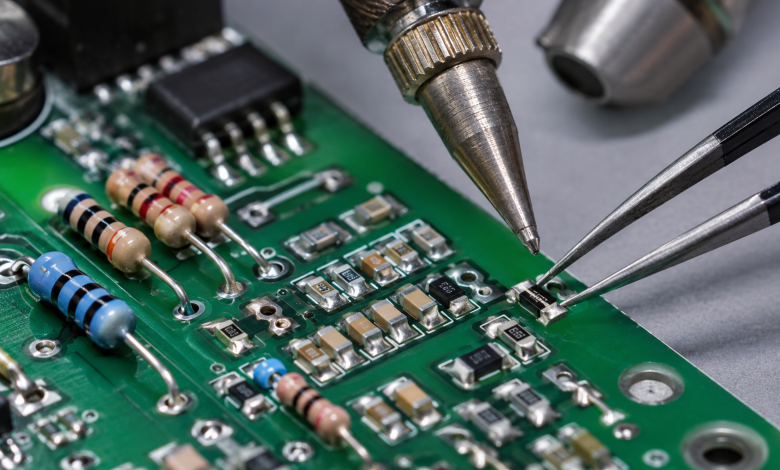

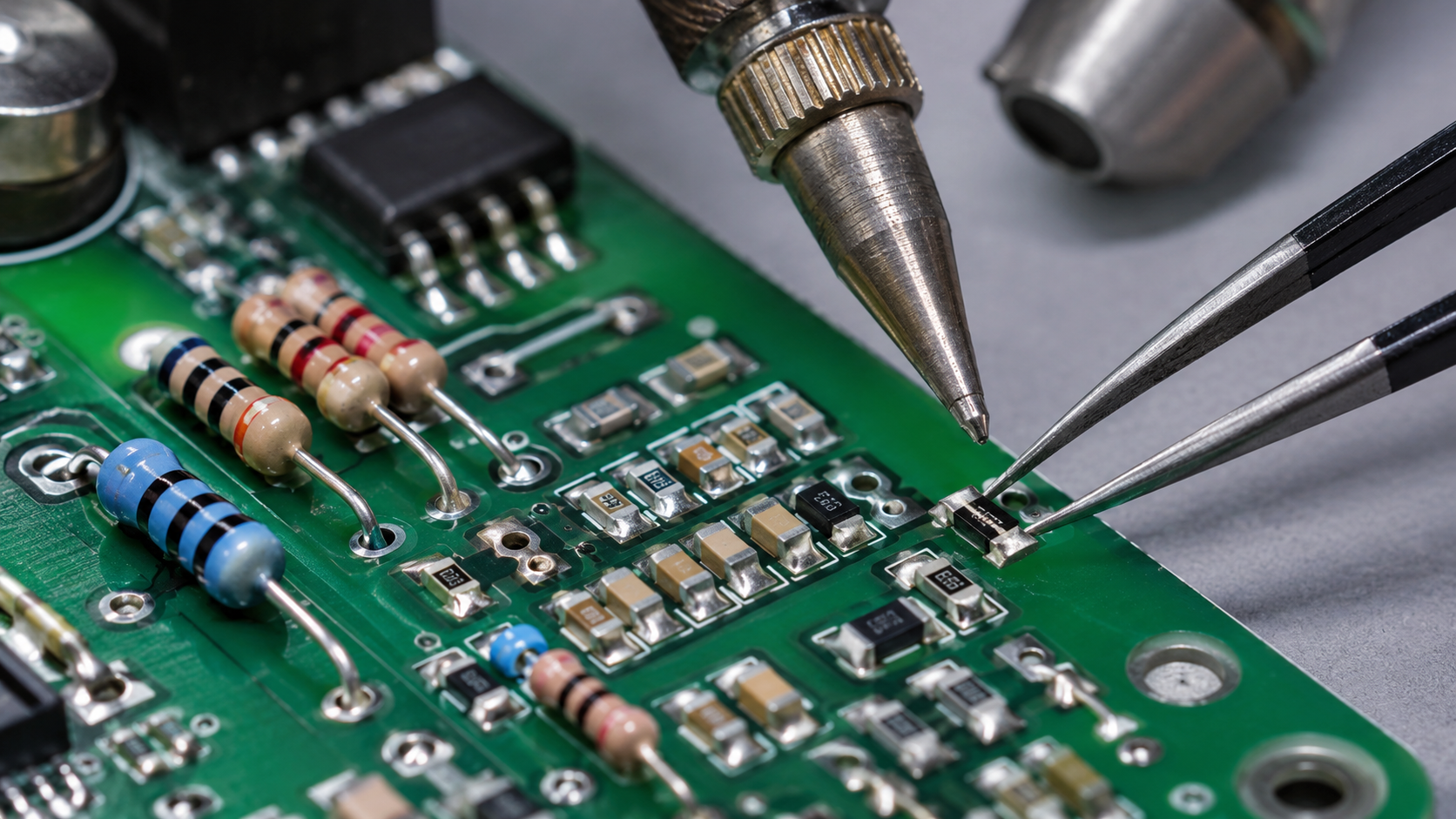

Выводные и SMD-резисторы: особенности монтажа и температурный режим

Резисторы относятся к числу самых распространенных электронных компонентов и используются практически во всех электрических и электронных устройствах. Они ограничивают ток, формируют делители напряжения, задают рабочие режимы активных элементов и защищают цепи от перегрузок. Несмотря на одинаковое назначение, выводные и SMD-резисторы существенно отличаются конструкцией, способом монтажа и требованиями к процессу пайки.

Развитие технологий поверхностного монтажа привело к тому, что большинство современной электроники выпускается именно с использованием SMD-компонентов. Однако выводные резисторы по-прежнему востребованы при ремонте оборудования, изготовлении опытных образцов, в силовой электронике и устройствах, где важны механическая прочность и возможность быстрой замены элементов. Выбор подходящего типа зависит от конструкции устройства и условий его эксплуатации.

Если необходимо резистор купить, важно учитывать не только номинальное сопротивление, но и допустимую мощность рассеивания, класс точности, температурный коэффициент сопротивления и тип корпуса. Для ремонта современной электроники чаще всего требуются SMD-компоненты типоразмеров 0402, 0603, 0805 или 1206, тогда как в блоках питания, лабораторном оборудовании и промышленной аппаратуре нередко используются классические выводные резисторы различной мощности.

Особенности монтажа выводных резисторов

Выводные резисторы устанавливаются в отверстия печатной платы и фиксируются пайкой с обратной стороны. Такой способ монтажа обеспечивает высокую механическую прочность соединения и позволяет использовать компоненты, рассчитанные на значительные нагрузки. Именно поэтому выводные элементы широко применяются в силовых цепях, источниках питания, измерительном оборудовании и устройствах, работающих в условиях повышенной вибрации.

Во время пайки важно не допускать чрезмерного нагрева корпуса резистора. Длительное воздействие высокой температуры способно изменить его характеристики или повредить внутренний резистивный слой. Для большинства компонентов достаточно быстро выполнить пайку при правильно подобранной температуре жала и использовать качественный флюс, обеспечивающий быстрое смачивание контактных площадок.

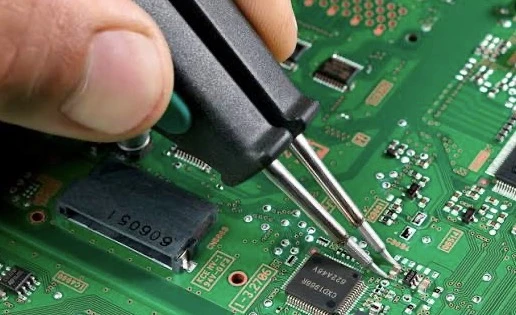

При монтаже современной электроники smd резистор требует особенно аккуратного обращения. Компактные размеры делают такие компоненты чувствительными к перегреву и механическим воздействиям. Для установки обычно используют паяльную станцию с тонким жалом или термовоздушный фен, позволяющий равномерно прогреть контактные площадки. Важную роль играет точная дозировка припоя и флюса, поскольку их избыток может привести к образованию перемычек между соседними контактами.

Температурный режим при пайке

Правильный температурный режим является одним из ключевых факторов качественного монтажа. Для большинства припоев на основе олова и свинца достаточно температуры жала около 300–330 °C, тогда как при использовании бессвинцовых материалов нередко требуется нагрев до 340–370 °C. При этом важно минимизировать время контакта жала с выводами, чтобы избежать перегрева компонентов и повреждения печатной платы.

При использовании термовоздушных паяльных станций необходимо контролировать не только температуру, но и интенсивность воздушного потока. Слишком сильный поток способен сместить миниатюрные SMD-компоненты, а чрезмерный нагрев увеличивает риск расслоения текстолита и ухудшения качества паяного соединения. Именно поэтому профессиональный монтаж всегда выполняется с учетом рекомендаций производителя компонентов.

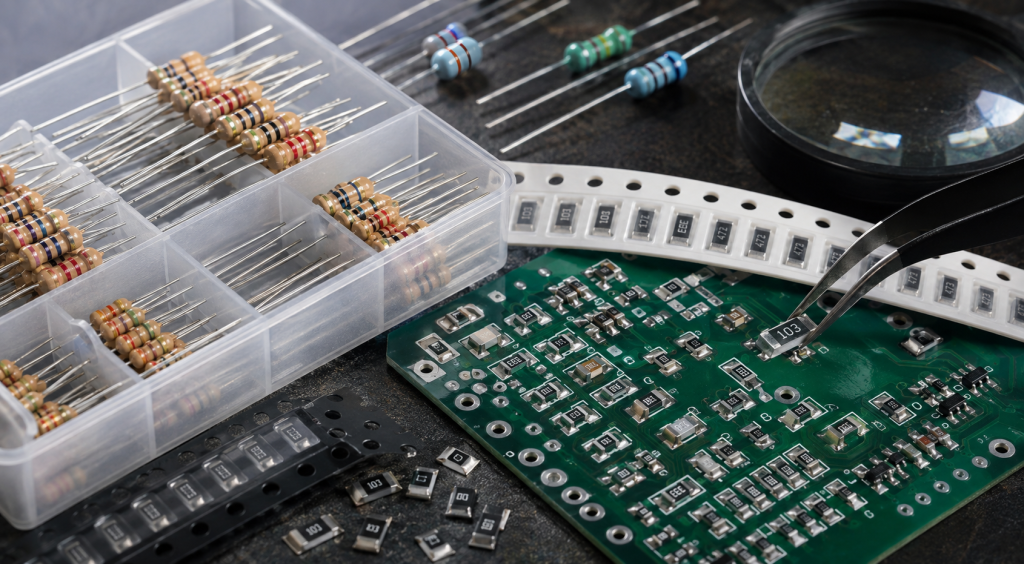

Как выбрать резисторы для различных задач

При выборе резисторов необходимо учитывать условия эксплуатации устройства, уровень рассеиваемой мощности и требования к точности измерений. Для цифровой электроники, мобильных устройств и компактных плат оптимальным решением являются SMD-компоненты, позволяющие значительно уменьшить размеры изделия и автоматизировать процесс производства.

Выводные резисторы остаются востребованными в учебных проектах, лабораторных разработках, ремонте промышленного оборудования и силовой электронике. Их проще заменить вручную, они лучше выдерживают механические нагрузки и подходят для монтажа без специализированного оборудования. Грамотный выбор типа резистора и соблюдение температурного режима при пайке позволяют обеспечить стабильную работу электронной схемы, надежность электрических соединений и длительный срок службы устройства.
